이번 아두이노 예제 포스트에서는 RGB LED를 다뤄볼 수 있다. 단일 색상만 내는 라이트와 달리 RGB LED는 여러 색상을 하나의 라이트에서 표현이 가능하고 색상 전환을 코딩을 통해서 설정할 수 있다. 아래의 예제코드는 ELEGOO에서 제공하는 기본 코드를 기반으로 수정된 아두이노 코드이다.



아래의 코드에서 중점적으로 리뷰해봐야 할 내용은 for문을 사용해서 RGB LED의 색이 변화하는 부분이다. 또한 LED도 센서의 한 종류이기 때문에 delay time을 넣어줘서 변할 수 있는 여유 시간을 설정해줘야 하는 부분도 유의해야 한다. 나머지는 digitalWrite와 analogWrite를 통해서 RGB LED 설정을 해줄 수 있으며 이 부분은 다른 단일 색상 라이트 설정과 비슷하다.

---

// Define Pins
#define BLUE 4
#define GREEN 5
#define RED 6
#define delayTime 10
//https://www.elegoo.com/pages/download#erid4943043

void setup() {
  // put your setup code here, to run once:
  pinMode(RED, OUTPUT);
  pinMode(GREEN, OUTPUT);
  pinMode(BLUE, OUTPUT);
  digitalWrite(RED, HIGH);
  digitalWrite(GREEN, LOW);
  digitalWrite(BLUE, LOW);
}

int redValue;
int greenValue;
int blueValue;

void loop(){
  int redValue=255;
  int greenValue=0;
  int blueValue=0;

  for (int i = 0; i <255; i +=1){
    redValue -= 1;
    greenValue += 1;

    analogWrite(RED, redValue);
    analogWrite(GREEN, greenValue);
    delay(delayTime);
  }

  redValue = 0;
  greenValue = 255;
  blueValue = 0;

  for (int i = 0; i <255; i +=1){
    greenValue -= 1;
    blueValue += 1;

    analogWrite(GREEN, greenValue);
    analogWrite(BLUE, blueValue);
    delay(delayTime);
  }

  redValue = 0;
  greenValue = 0;
  blueValue = 255;

  for (int i = 0; i <255; i +=1){
    blueValue -= 1;
    redValue += 1;

    analogWrite(BLUE, blueValue);
    analogWrite(RED, redValue);
    delay(delayTime);
  }
}

---

# Results

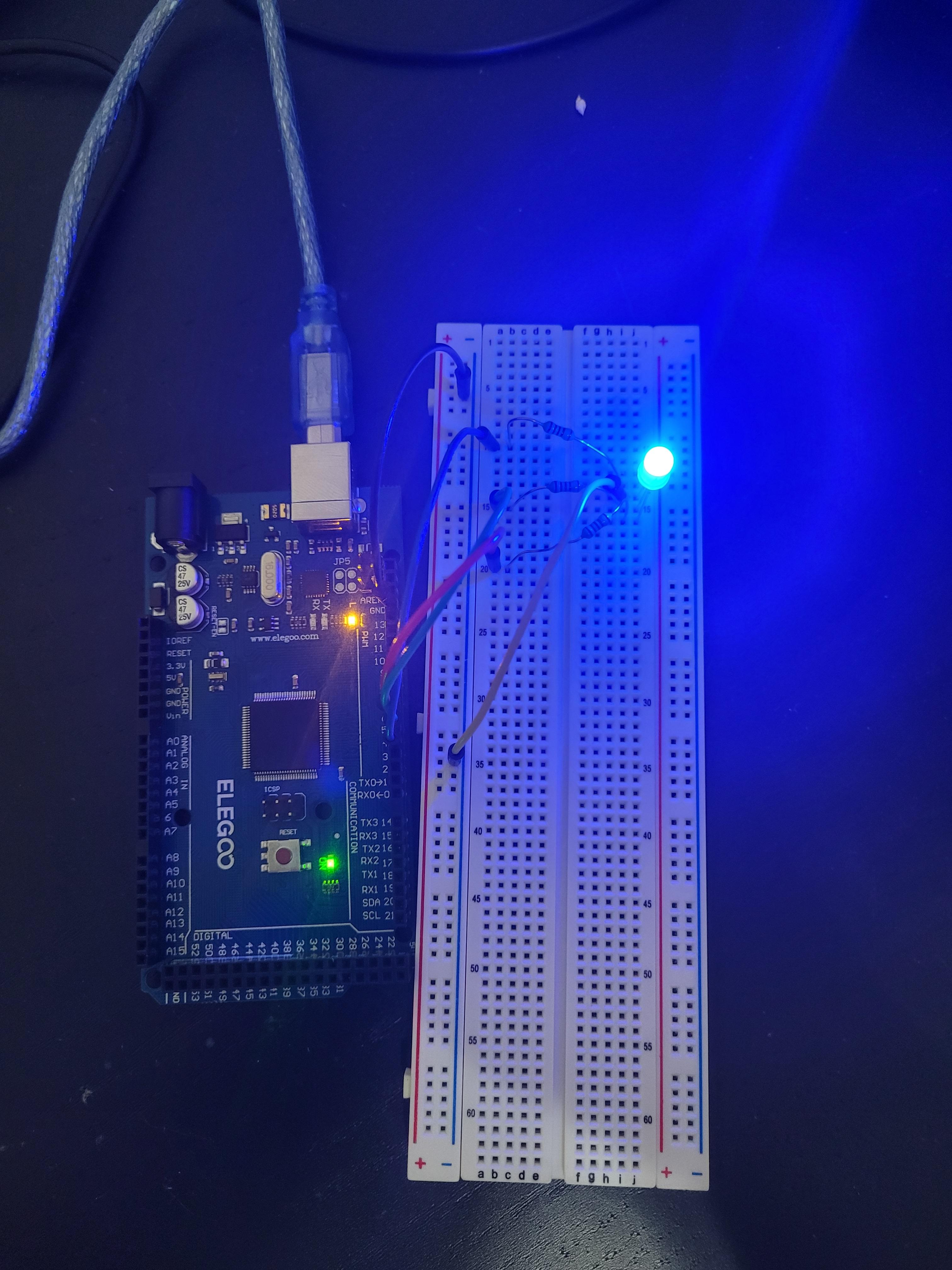

Figure 1. Result of RGB LED

---
